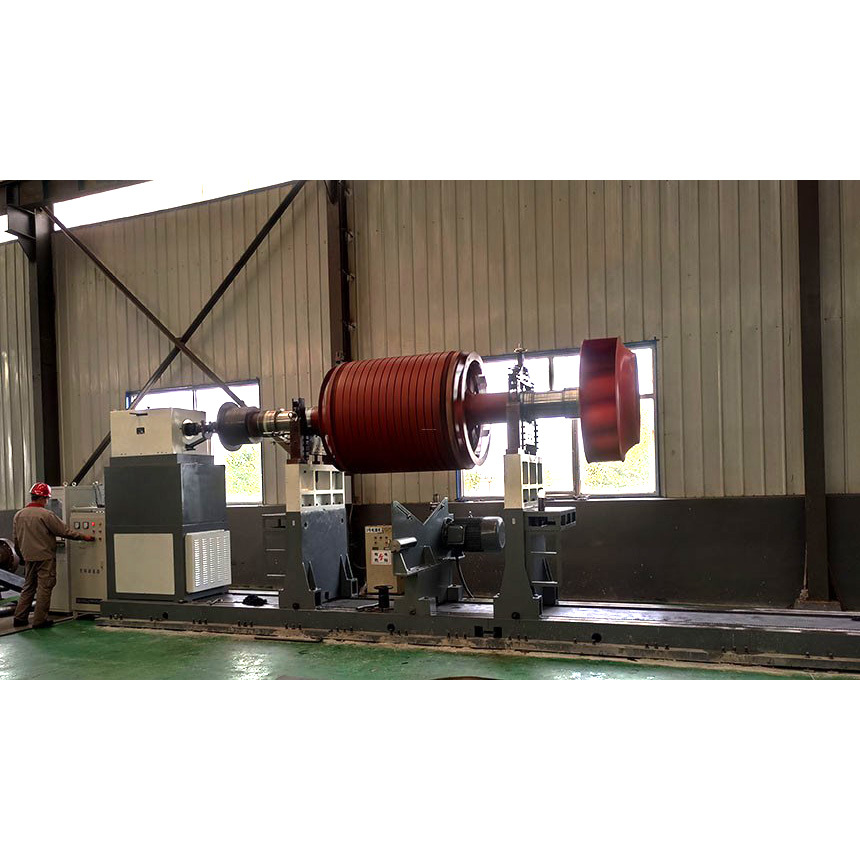

YYW-30000型硬支承平衡机
YYW-30000型平衡机能够满足最大支承重量是30000kg，支承长度8000mm，直径4000mm以内各种风机叶轮包括双吸叶轮转子动平衡，以及电机转子、选粉机转子、大型发电机转子、汽轮机、矿山机械、滚筒、风机、印刷机械等的动平衡要求。由于我公司工程技术人员有多年的平衡机设计经验，对各种转子使用工况比较熟悉，数据采集全面，前期技术准备充分，加之30年的平衡机设计制造经验，使得本机得到进一步优化设计，具体方案更加合理。本机驱动方式采用变频无级调速装置，由三相异步电动机，驱动齿轮箱选用性能优越的QJ系列军工产品(德国ZF技术)，该机操作简单、使用安全、本机可选配ZL220型微机处理数字显示测量系统或先进的ZL210型工业控制计算机检测系统。
|
可平衡工件质量范围 |
2000-30000 kg |
|
工件最大直径 |
4000 mm |
|
工件支承轴径范围 |
Φ80-400mm |
|
两支承中心最小距离 |
400mm |
|
联轴器端面至右支承座最大距离 |
8000（或定制） |
|
平衡转速(五档) |
变频调速，各挡最高转速： |
|
1档----208 r/min |
|
|
2档----350 r/min |
|
|
3档----588 r/min |
|
|
4档----966 r/min |
|
|
5档----1440 r/min |
|
|
电机功率/品牌 |
90KW |
|
最小可达到剩余不平衡量emar |
≤1 g.mm/kg |
|
不平衡量减少率URR |
≥90% |
|
电源配置 |
3相/380V/50HZ |
|
万向节传动轴扭矩 |
标配 7000 NM |
|
配变频调速装置 |
立柜式 功率90KW |
|
电测箱型号选择 |
ZL210型工控机系统（带机柜） |
|
配电气控制柜样式 |
立式 |
|
滚轮架中轴承 |
SKF/瑞典 |
|
齿轮变速箱 |
QJ805/重庆 |
